Ropam NEOLTE-IP-SET riasztóközpont

Főbb jellemzők:

Hőmérséklet- és páratartalom-érzékelők támogatása (vezetékes, vezeték nélküli). Szobatermosztát funkció (1 fűtési zóna támogatása) A kimenetek vezérlése az automatizálási elemek vezérléséhez lehetséges : RopamNeo mobilalkalmazás, SMS, DTMF, CLIP (KeyGSM) segítségével. Analóg bemenet AI 0-10V fizikai paraméterek vezérléséhez pl. akkumulátorfeszültség, páratartalom [%RH], hőmérséklet stb. Grafikus, blokklogikai szerkesztő (DiagramEditor) Fejlett logikai funkciók, aritmetikai függvények, számlálók, idő relék Akár 10 független logikai feltétel, (If...Then...Else blokkok) Akár 20 időrelé az időlogikai funkciók megvalósításához Diagramszerkesztő - grafikus logikai varázsló vagy szkriptszerkesztő (C szkriptnyelv)

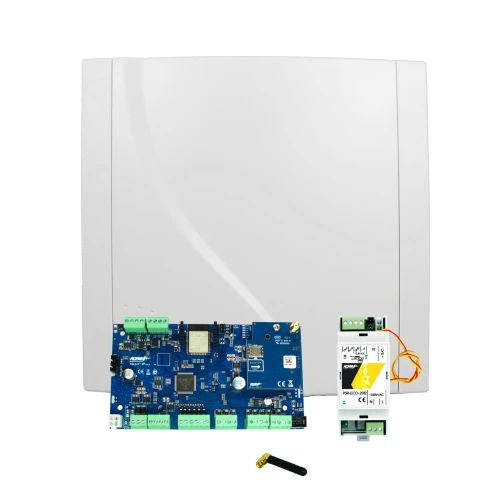

A Ropam NeoLTE-IP-SET, amely a NeoLTE-IP vezérlőpanelt tartalmazza, amelyet a PSR-ECO-2012 puffer tápegység, az AT-GSM-MINI90 antenna és az O-R3P ház támogat, a riasztórendszer és az otthoni automatizálás tökéletes kombinációja, amely a GSM / LTE és a WIFI kapcsolat előnyeit élvezheti. Modern kialakítása és fejlett technológiája tökéletesen illeszkedik a különböző terekhez és belső terekhez.

Szoftver: NeoGSM-IP Manager: A rendszer programozása és konfigurálása a NeoGSM-IP Manager szoftver segítségével történik. Ez egy intuitívan használható alkalmazás, amely lehetővé teszi a teljes rendszer konfigurálását , beleértve a bővítő modulokat is. A számítógépről történő programozáshoz fizikai kapcsolat szükséges a telefonközponthoz, amely egy microUSB porton keresztül történik. LETÖLTÉSI LINK.

Moduláris felépítés és integráció

A vezérlőpanel moduláris felépítésének köszönhetően számos bővítési lehetőséget kínál. Különféle érzékelők (mozgás, füst, árvíz stb.), riasztók és épületautomatizálási eszközök csatlakoztathatók hozzá. A beépített IP-modul lehetővé teszi a távvezérlést és a távfelügyeletet mobilalkalmazásokon (pl. RopamHome) és felhőszolgáltatásokon keresztül.
Épületautomatizálási menedzsment

A NEOLTE-IP-SET nem csak központként, hanem házautomatizálási menedzsment rendszerként is működik. Lehetőség van a világítás, a kapuk, a redőnyök, a fűtés és az intelligens otthon egyéb elemeinek vezérlésére. A rendszer támogatja az automatizálási forgatókönyveket, amelyek a felhasználó igényei szerint testre szabhatók (pl. "elhagyja a házat" - a redőnyök bezárása, a riasztó élesítése, a világítás kikapcsolása).


Egyszerű telepítés és konfiguráció

A készletet úgy tervezték, hogy könnyen telepíthető legyen. A vezérlőpanel konfigurálása egy erre a célra kifejlesztett szoftver segítségével történik, amely lehetővé teszi a beállítások hozzáigazítását a felhasználó egyedi igényeihez. A telepítők számára fejlett diagnosztikai eszközök és távoli technikai támogatás áll rendelkezésre.

A Ropam elkészítette a RopamNeo szoftvert a NeoLTE-IP központon alapuló riasztórendszer kezeléséhez. Az alkalmazás távoli összeköttetése a vezérlőpanellel LTE / GPRS vagy az interneten keresztül (dinamikus IP-cím) a RopamBridge szerveren keresztül lehetséges.

NEOLTE-IP műszaki leírás:

Tápfeszültség	U = 9V ~ 14V/DC min/max @ 1,5A min (PSR-ECO-5012-RS/2012 tápegység használata szükséges).
DC tápegység meghibásodásának jelzése	U<11V
A vezérelt kimenetek terhelhetősége: O1, O2 és az AUX, KBD tápellátás.	In = 1,0A (folyamatos), Ipeak = 1,3A (pillanatnyi)
A kimenetek rövidzárlat- és hővédelme: O1, O2, AUX, KBD	Ilim = 1,0A ~ 1,7A, Tj, Tc= 125 °C (feltétel: rövidzárlatos áramkorlátozás vagy kimeneti túlterhelés).
A kimenetek terhelésvezérlése: O1, O2	2KΩ max. hálózati impedancia
Az O3-O8 kimenetek terhelhetőségi kapacitása	700mA @30Vdc
A vezérlőpanel-rendszerek áramfelvétele (kimenetek nélkül)	300/95/70 - max/a max/min
Wifi ki, GSM ki, Eth	-15mA, -10mA, +30mA, -15mA, -10mA, +30mA.
LTE modem	Támogatja a 4G és 2G hálózatokat, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28)
A modem GSM működési frekvenciája	850 / 900 / 1800 / 1900 MHz
WIFI modul	802.11 b/g/n, 2,4 GHz, beépített PCB-antennával a házban
Adatátvitel típusa	SMS, HANG, GPRS
Hangjelzés: AUDIO IN, AUDIO OUT (VSR csatlakozó)	2 Vrms
Bináris bemenetek (programozható)	NO, NC, EOL, 2EOL/NC, 2EOL/NO = hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 vonalimpedancia típushoz: nincs megsértés / megsértés
Hőmérsékletérzékelő bemenetek.	T1 - T2 (adat), GND, +VT (3,3V)
Analóg bemenet (programozható)	Uin = 0 - 10V / DC (max.) (impedancia Z = 30KΏ , felbontás 10mV, pontosság a teljes tartomány 1%-a).
Rendszerkommunikáció	Mag

Műszaki leírás PSR-ECO-2012:

Tápfeszültség és áram	Uin = 195V ~ 265V/AC 50Hz, Irms = 0,25A max.
A tápegység bemeneti árama	11A@2ms - terhelés nélkül
A tápegység kimeneti feszültsége	Uout = 13,8VDC +0,5V/-1V, ha nincs ACU Un = 13,8VDC (@20°C, Iout=0A) Uout = 9,5VDC és 14,3V között, ha ACU csatlakoztatva van.
DC hullámzó feszültség	100mV p-p max.
Töltési feszültség automatikus kompenzációs paraméter	-3 [mV/°C/elem] +/- 20%-kal a tervezési hőmérséklet 20 °C felett +3 [mV/°C/elem] +/- 20%-kal a tervezési hőmérséklet 20 °C alatt +3 [mV/°C/elem] +/- 20%-kal a tervezési hőmérséklet 20 °C alatt
Tápegység kimeneti teljesítménye (áramkapacitás)	20W (1,5A max.)
A tápegység teljes teljesítménye	25W
Energiahatékonyság	88% ~ 91%
Terheletlen energiafogyasztás ~230V-os hálózatról (Iout=0, Ibat=0)	0,39W (S = 3,5VA)
AC áramkimaradás jelzése	ACok műszaki teljesítmény
Egyenáramú alacsony feszültségű hiba jelzése	Uout min +1V (+/-5%)
A lemerült akkumulátor lekapcsolási feszültsége Uout min	Uout<10V terhelés nélkül Uout <10,4V@Iout 1,5A
Kimeneti terhelés +V, GND	In = 1,5A (folyamatos) Ipeak = 2A (pillanatnyi)
A boost átalakító rövidzárlatvédelme	Ilim = 1,8A (+/-5%), (feltétel: rövidzárlatos áramkorlátozás vagy kimeneti túlterhelés)
Kimeneti termikus rövidzárlatvédelem: +BAT	PTC 1,85A
A kimenetek terhelhetősége FBAT, ACok	FBAT: 100mA@30Vdc max. (nincs rövidzárlatvédelem) ACok: 5mA@12Vdc
Kimeneti típus: FAC, FBAT	OC (nyitott kollektor, nyílt kollektor)</td

O-R3P műszaki specifikáció:

Vezérlőpanelek és modulok	Ropam
Manipuláció elleni védelem	Tamper Ropam behatolásgátló mikrokapcsoló
Tamper	Nyitás, megfelel a PN-EN 50131 szabvány követelményeinek.
Alkalmazás	Beltérben
Kialakítás	ABS műanyag Rácsok mellékelve
Szín	RAL 7035 (világosszürke)
Zárható	Elölről x4 csavarral
Hely az akkumulátornak	7Ah/12 száraz ólomakkumulátor (SLA)
DIN sín (TH35)	A PSR-ECO tápegység felszereléséhez
GSM, WIFI antenna rögzítése a tok belsejében	Igen
Méretek (Sz/H/D)	Külső ház 264x253x85 [+/-2mm].
